供应MX1508 SOP-16 四通道双路有刷直流马达驱动IC

供应MX1508 SOP-16 四通道双路有刷直流马达驱动IC

产品价格:¥3/ 10pcs厂 家:LIVEIC封 装:SOP-16批 号:13+数 量:8898 点此询价

产品咨询直线:13686868407

产品详细说明

MX1508 SOP-16 四通道双路有刷直流马达驱动IC
概述
该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方

案。电路内部集成了两通道采用N沟和P沟功率MOSFET设计的H桥驱动电路,适合于驱动电动玩具车的转向

轮及后轮驱动,(驱动有刷直流马达或者驱动步进马达的两个绕组)。该电路具备较宽的工作电压范围(从

2V到9.6V),转向轮最大持续输出电流达到0.8A,最大峰值输出电流达到1.5A。后轮驱动最大持续输出电

流达到1.5A,最大峰值输出电流达到2A。
该驱动电路内置过热保护电路。通过驱动电路的负载电流远大于电路的最大持续电流时,受封装散热能力

限制,电路内部芯片的结温将会迅速升高,一旦超过设定值 (典型值150℃),内部电路将立即关断输出功

率管,切断负载电流,避免温度持续升高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路,确

保电路恢复到安全温度后,才允许重新对电路进行控制。


特性:
a. 低待机电流 (小于0.1uA);
b. 低静态工作电流;
c. 集成的H桥驱动电路;
d. 内置防共态导通电路;
e. 低导通内阻的功率MOSFET管;
f. 内置带迟滞效应的过热保护电路 (TSD);
g. 抗静电等级:3KV (HBM)。

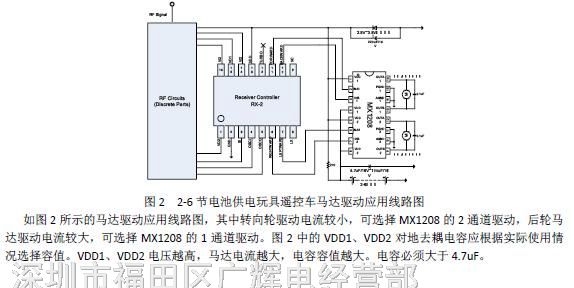

典型应用
a. 2-6节AA/AAA干电池供电的玩具马达驱动;
b. 2-6节镍-氢/镍-镉充电电池供电的玩具马达驱动;
c. 1-2节锂电池供电的马达驱动
